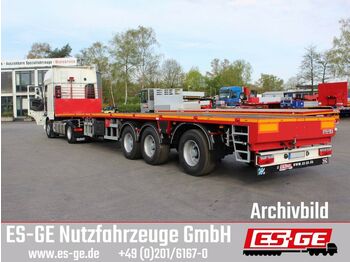

Nový Plošinový/ Valníkový náves ES-GE 3-Achs-Sattelauflieger - teleskopierbar

Auszug Ausstattung

Fahrgestell:

- Stabile Stahlrahmenschweißkonstruktion mit einem zentralen Hauptträger

- Chassis hergestellt aus hochwertigen Feinkornstahlen: S700MC

- einfach teleskopierbar

- Stirnseite gerade, ohne Abschrägungen

- 2 Zoll-Königszapfen, demontierbar

- Heck gerade, ohne Abschrägungen

- 13 Paar schwenkbare Verzurrösen mit ca. 13.400 kg Zugkraft (LC) im Außenrahmen

montiert (gleichmäßig verteilt), davon:

9 Paar in der Ladefläche und 4 Paar auf dem Schwanenhals

- 3 Paar Ferry-Zurrringe mit ca. 10.000 kg Zugkraft (LC), wobei

1 Paar vorne bei den Ladestützen, 1 Paar in der Mitte und 1 Paar am Heck

- Im Außenrahmen alle ca. 500 mm Bohrungen (Ø ca. 50 mm) für Spanngurte, ca. 2.000 kg Zugkraft

Achsen, Fahrwerk und Lenkung

- 3 x 10.000 kg Gigant Achsen (22,5), techn. je Achse 10.500 kg

- Scheibenbremsen

- 3. Achse nachlaufgelenkt

- Luftfederung mit Hebe- und Senkfunktion (Federweg ca. -50/+150 mm)

Bereifung

- 6-fach 385/65R22.5 mit Lastindex 164K, Fabrikat Goodyear mit M+S Label

- Felgen aus Stahl, silbergrau

Sattelstützen

- 1 Paar mechanische Stützwinden (Jost Modul B mit S-Fuß) vorne unter dem Hals,

Bedienung per Kurbel, mit zwei Geschwindigkeiten.

Hublast ca. 24.000 kg, statische Kapazität ca. 50.000 kg

Bremsanlage

- Elektronisches Bremssystem EBS (Wabco 4S3M) mit ABS/RSS gesteuert über einen

7-pol. elektrischen Anschluss (ISO 7638), montiert an der Vorderseite, gemäß EU-

Richtlinie 71/320/EEC

- Pneumatisches, lastabhängiges Bremssystem mit 2-Leitungssystem, angesteuert über

Standard rot/gelbe Luftkupplungen, montiert an der Vorderseite

- Park-/Handbremse mit Federspeicherfeststellbremse

- Luftkessel aus Aluminium

- Ohne Verbindungskabel zur SZM

- Wabco Smart-board (Informations-Modul)

Beleuchtung und Elektroanlage

- 24 Volt Voll-LED Beleuchtungssystem gemäß EU-Vorschrift 76/756 / EWG

System ASPÖCK ASS3 (NORDIK)

- 2 x 7-pol. (ISO 1185 und ISO 3731) und 1 x 15-pol. (ISO 12098) DIN und SAE

Steckdosen an der Stirnwand montiert (Ohne Verbindungskabel zur SZM)

- Verkabelung und Anschlüsse sind ADR geeignet

- 2 Stück 5-Kammer-Rückleuchten, Typ ECOLED II

- Seitenmarkierungsleuchten AMBER (gelb) in LED-Ausführung, incl. Teleskop

- Positionsleuchten vorne (weiß) in LED-Ausführung

- Kennzeichenbeleuchtung in der Stoßstange (weiß) in LED-Ausführung

- 2 Paar Halterungen und 7-pol. Anschlussdosen für Verbreiterungsleuchten,

davon 1 Paar unter den Schwanenhals und 1 Paar am Heck montiert

(Verbreiterungsleuchten mit Nachtparktafeln auf Wunsch gegen Mehrpreis lieferbar)

- 1 Stück Halter mit 24V Anschlussdose mit einem Steck-Anschluss am Heck für die

Montage einer Rundumleuchte (Ohne Rundumleuchte)

Boden

- Boden ca. 28 mm Hartholz, mit spezieller Überlappungs-Verbindung für lange Haltbarkeit

Wo Hartholzbelag nicht möglich ist, wird Tränenblech (ca. 5/7 mm) montiert

Zubehör

- 4 Stück Unterlegkeile mit Halterung

- Seitlicher Unterfahrschutz und Stoßstange gemäß EU-Richtlinien

- Reflektierende Konturkennzeichnung gemäß ECE-R48

- am Heck jeweils links und rechts eine feste Leiter zum Betreten der Ladeflache

- Bedienungs- und Wartungsanleitung

Lackierung:

Chassis und Stahlteile gemäß DIN/ISO 12944 gesandstrahlt, metallisiert und lackiert.

Achsen und Anbauteile KTL-beschichtet in RAL 9005 schwarz

Lackierung: einfarbig in RAL 3002 karminrot

Naben: Schwarz, KTL

Felgen: Silbergrau

Sattelstützen: Schwarz, KTL

Achsen: Schwarz, KTL

Seitenschutz: Aluminium (eloxiert)

Stoß Fänger: RAL9010 weiß

Anbauteilen (Stahl): Galvanisiert

Reflektierende Konturkennzeichnung

Seitlich: Weiß

Ruckseite: Rot

Incl. folgender Zusatzausstattungen:

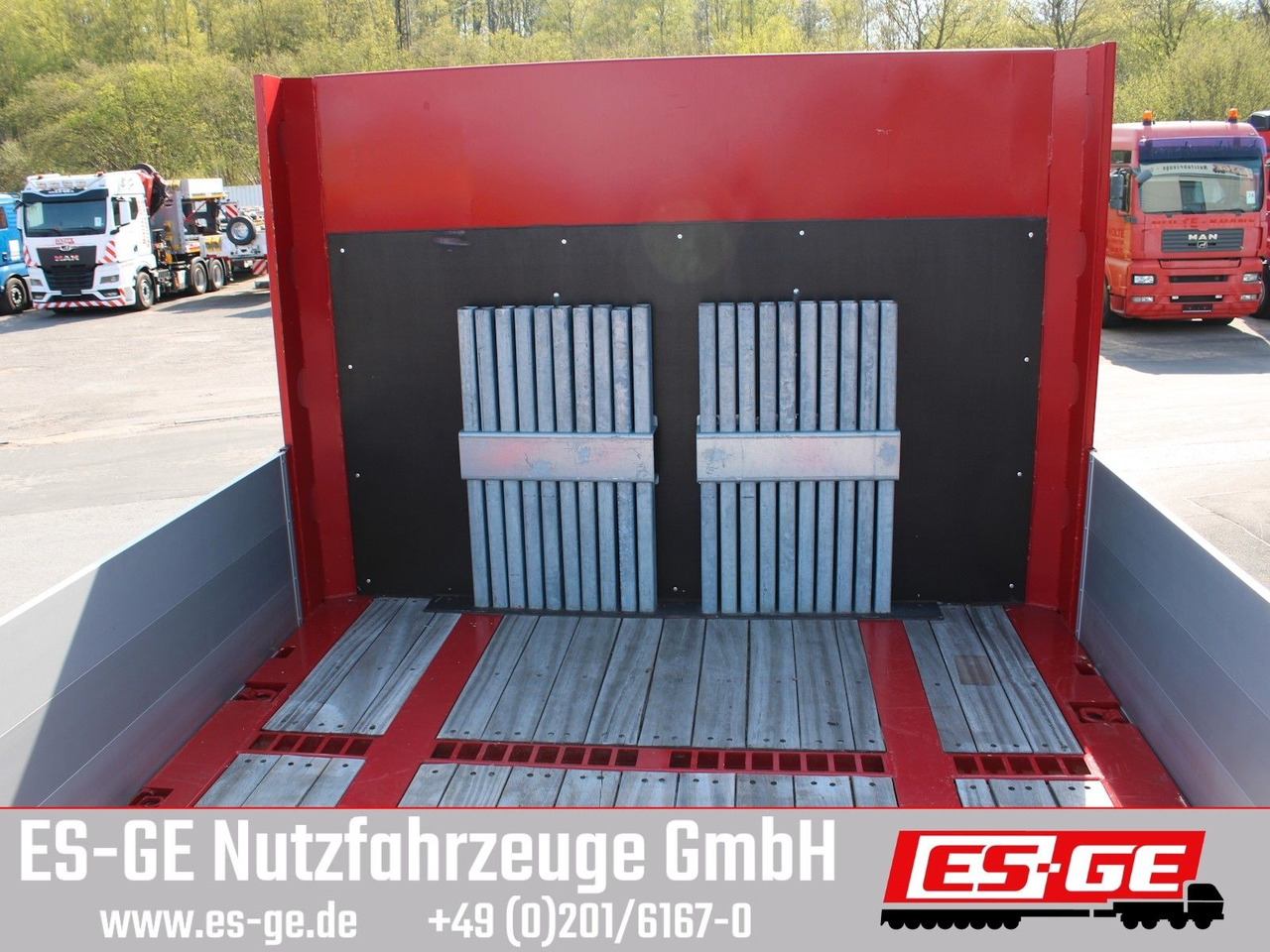

-1 Stck. Stirnwand aus Stahl, ca. 1.800 mm hoch

- 1 Stck. Zwischentisch, ca. 500 x 2.54 0mm, auf dem Schiebling montiert

- Staumagazin für Rungen (ca. 1.000 x 81 x 51 x 5 mm) unter den Auflieger links und rechts montiert

- komplette Metallisierung

- 2 Stck. Aluminium-Bordwände, ca. 2.000 x 600 mm, direkt an der Stirnwand montiert,

klappbar, mit Verschlüssen

- 8 Paar Rungentaschen für Rungen ca. 96x66x6 mm im Außenrahmen montiert, davon

5 Paar in der Ladefläche und 3 Paar auf dem Schwanenhals

- 5 Reihen Rungentaschen quer in der Ladefläche montiert, ca. 96 x 66 x 6 mm

Positionen siehe Skizze

- PVC-Kotflügel mit Anti-Spritz Schmutzfänger

- Ersatzradhalter unter dem Auflieger montiert (für 2 Ersatzräder), verzinkt

- 2 Stck. INOX-Staukästen, ca. 1.000x500x500 mm, montiert unter dem Auflieger (1 x links, 1 x rechts)

Die Vorderseite des Staukastens wird bündig mit dem Seitenschutz montiert

- 1. Achse als Liftachse, automatisch und lastabhängig angesteuert über TEBS

- 1 Stck. Rundumleuchte (LED), steckbar

- 1 Paar Arbeitsscheinwerfer (LED) am Heck (über Rückfahrsignal)

- 1 Paar Arbeitsscheinwerfer (LED) bei den Achsen (über Rückfahrsignal)
